工業用溫度計選型指南

熱電偶原理簡介

熱電偶常見類型與特性

• K-type（鎳鉻合金 / 鎳鋁合金）：最常見，價格親民、耐高溫（-50°C~1200°C），敏感度約 41 µV/°C，應用廣泛。
• J-type（鐵 / 銅鎳合金）：舊型熱電偶，測溫範圍 -40°C~750°C，敏感度約 52 µV/°C，現多被K型取代。
• E-type（鎳鉻 / 銅鎳合金）：敏感度高達 68 µV/°C，適合低溫應用（-200°C~900°C）。
• T-type（銅 / 銅鎳）：適合極低溫環境（-250°C~350°C），靈敏穩定，價格實惠，不適合高溫。
• N-type（鎳鉻矽 / 鎳矽）：高穩定、高抗氧化，測溫範圍 -200°C~1200°C，可視為升級版K-type。
• B/R/S-type（鉑 / 鉑銠）：屬貴金屬熱電偶，耐高溫（600°C~1800°C），精度高，常用於高端製程控制。
• C-type（鎢 / 鎢-錸）：可量測高溫至2300°C，但僅限在真空或惰性氣體中使用，適用航太、半導體。

熱電偶與白金電阻溫度計常見型式與管徑

根據應用需求，常見感溫棒（Thermocouple）與白金電阻溫度計(RTD)型式如下：

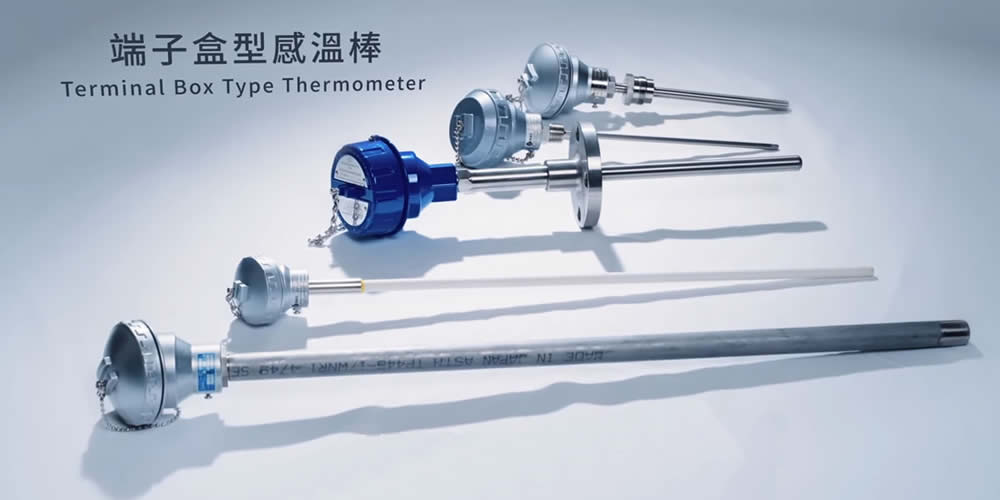

• 端子盒型溫度感測器（Terminal Head Type Temperature Sensor）：結構穩固，可安裝端子盒或傳送器，適用於工業現場，便於接線與維護。此型式外觀適用於熱電偶與白金電阻溫度計（RTD）兩種感測器。

  了解更多：端子盒型溫度感測器

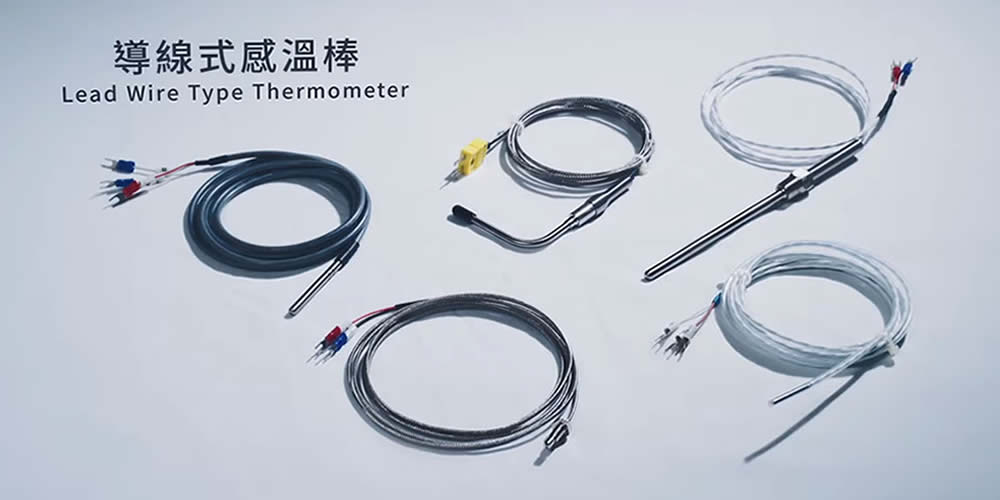

• 導線型溫度感測器（Extension Wire Type Temperature Sensor）：結構簡單，直接引線，適用於空間受限或實驗室使用。導線依照不同溫度使用需求，可選擇 PVC、Teflon、金屬網線及 OMEGA 進口線材；出線方式可選擇裸線、Y端或快速接頭。此型式外觀適用於熱電偶與白金電阻溫度計（RTD）兩種感測器。

  了解更多：導線型溫度感測器

常見探棒管徑：Ø1.6、Ø3.2、Ø4.8、Ø6.3、Ø9.5mm，可依需求提供 Ø0.5～Ø22mm 客製規格。

常用保護套管材質與樣式

為提升感溫元件的使用壽命與穩定性，可搭配保護套管（Thermowell）：

材質選擇：

• SUS304（不銹鋼304）
• SUS316（不銹鋼316）
• SUS310S（不銹鋼310S）
• Inconel600（鎳鉻合金）
• 哈氏合金（Hastelloy）
• 陶瓷
• 石英
• PTFE（聚四氟乙烯）
• 模具鋼（P4）
• 鈷基合金（UMCo-50）
• 鈦（Titanium）
• 鉬管（Molybdenum，常搭配C-type使用）

樣式分類：

• 直管型、階梯管型、錐形管型、法蘭型、牙口型、焊接型等。

  詳細介紹：保護管樣式 ｜ 保護套管頁面

白金電阻溫度計（Platinum Resistance Temperature Detector, RTD）介紹

白金電阻溫度計新增溫度計（RTD, Resistance Temperature Detector）是利用金屬電阻隨溫度變化而改變的原理來測量溫度。其優點為穩定性高、線性好、重複性佳，尤其在中低溫（-200°C~500°C）範圍內非常適合精密量測。

常見型號：

• PT100：最常見規格，0°C 時阻值為 100Ω
• PT1000 / PT500：高阻抗設計，抗干擾能力更強，適合長距離應用

精度等級：

• 1/10 DIN、1/5 DIN、1/3 DIN：高精度應用，誤差範圍更小
• Class A、Class B：依 IEC 60751 標準分級，常用於工業與實驗室應用。

  精度公式與對照表：白金電阻精度說明

溫度校正與品質認證

本公司設有溫度校正實驗室—— 冠輝附設CPT校正中心通過 TAF 認證（實驗室編號:3281），提供專業溫度感測元件的檢測與校正，並具備以下國際認證：

• 通過 ISO 9001 品質管理系統 認證。
• 通過 ISO/IEC 17025 實驗室認證，具備第三方溫度檢測能力。

  專業實驗室簡介：CPT溫度校正中心

結語

無論您需要的是耐高溫的熱電偶感溫棒、中低溫高精度的白金電阻溫度計，或是特殊應用的溫度傳感器，選擇合適的型號與結構，搭配適當的保護套管與專業校正服務，才能在實際應用中發揮最大的效能與穩定性。

冠輝（Championtech）致力於提供高品質、穩定可靠的工業用溫度感測器解決方案。從產品設計、材料選用、製程控管到溫度校正，我們皆秉持專業精神與精密標準，協助客戶優化製程效率、強化品質管理。

若您有選型、客製或技術支援需求，歡迎隨時與冠輝（Championtech）聯繫，我們將為您提供最即時且合適的解決方案。

---
